Hệ thống CIP cho dây chuyền chiết rót nước ép: Những bồn và đường ống nào bắt buộc phải làm sạch — vị trí công nghệ, ngu

Đối tượng áp dụng bài viết này

Bài viết dành riêng cho nhà máy sản xuất nước ép (cam, táo, dứa, hỗn hợp trái cây...) đang vận hành hoặc chuẩn bị đầu tư dây chuyền chiết rót có yêu cầu vệ sinh cao, đặc biệt khi sử dụng thiết bị pha trộn, đồng hóa, khử khí và hệ thống đường ống tuần hoàn. Đây không phải hướng dẫn chung cho mọi ngành — mà là bản đồ kỹ thuật CIP thực tế cho dây chuyền nước ép, được xây dựng từ kinh nghiệm triển khai thực tế tại Huizhou và phản ánh cấu trúc thiết bị trong các giải pháp đã được Chu Xin Ming Wei cung cấp.

Vị trí công nghệ: Ba nhóm thiết bị bắt buộc nằm trong phạm vi CIP

Theo cấu trúc dây chuyền nước ép tiêu chuẩn , hệ thống CIP phải bao phủ đầy đủ ba nhóm thiết bị chính, không thể lược bỏ:

1. Bồn pha trộn và thiết bị đi kèm

• Bồn chứa nguyên liệu (nước, nước ép cô đặc, đường, chất điều vị), bồn cân bằng áp suất, bồn trung gian trước và sau đồng hóa.
• Thiết bị đồng hóa (homogenizer) và khử khí (deaerator): Đây là hai điểm dễ tích tụ cặn hữu cơ và màng sinh học do độ nhớt cao và thành phần pectin/protein — yêu cầu rửa sâu với lưu tốc và nhiệt độ kiểm soát chặt.

1. Đường ống tuần hoàn và hệ thống van điều khiển

• Toàn bộ đường ống từ bồn pha trộn → đồng hóa → khử khí → bộ lọc → bồn trữ thành phẩm → đầu chiết rót.
• Các van điều tiết, van một chiều, van an toàn và đặc biệt là van điều khiển tự động (actuated valves)
• — nơi dễ hình thành “túi chết” nếu không thiết kế đúng góc nghiêng hoặc không có chức năng xả tự động.

1. Thiết bị chiết rót và phần đầu cuối

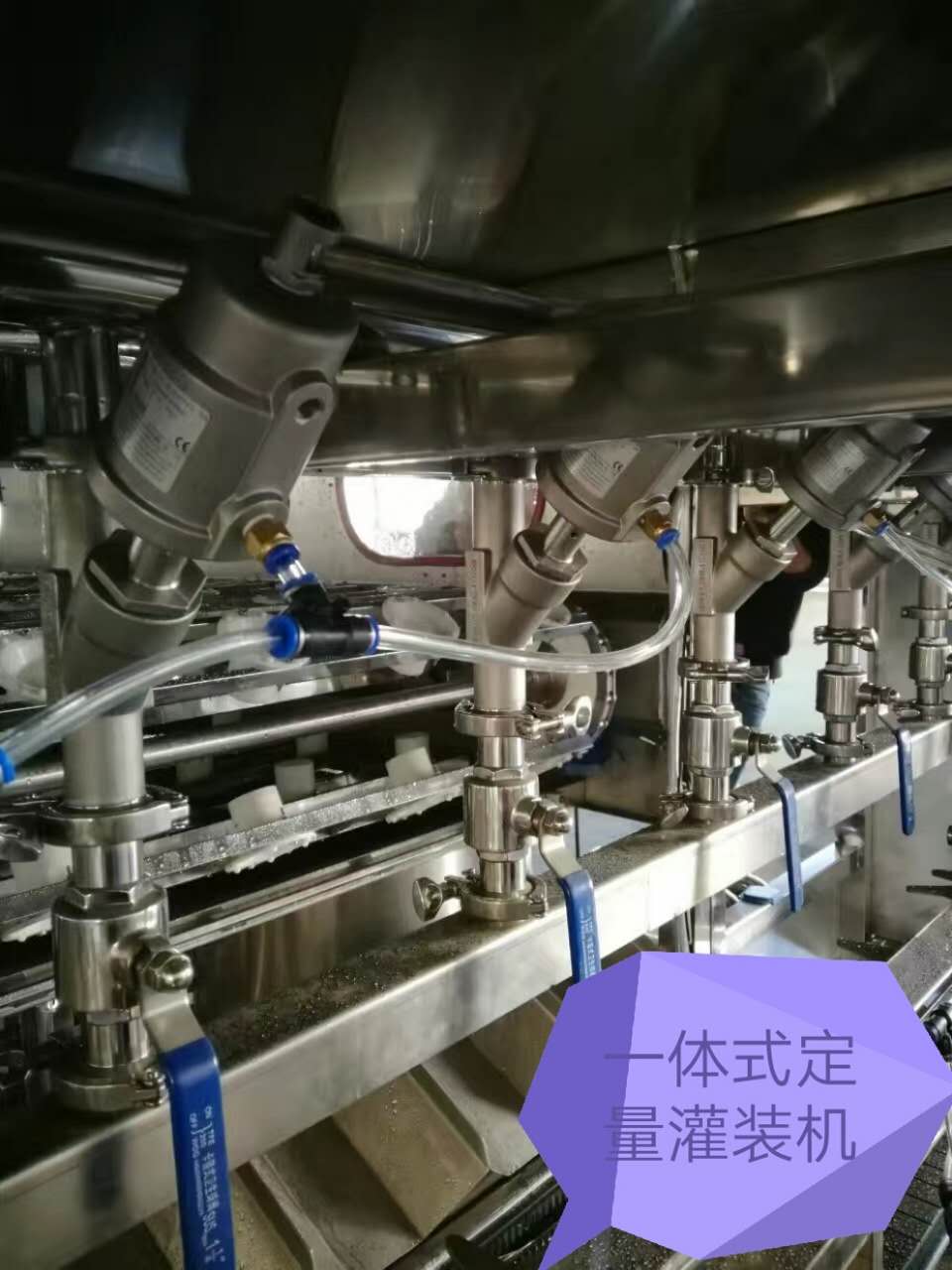

• Đầu chiết rót (filling nozzles), buồng đệm áp (buffer tank), hệ thống bơm tuần hoàn — theo ghi nhận từ , đây là khu vực thường xuyên tiếp xúc với sản phẩm chưa tiệt trùng, nên phải được làm sạch đồng bộ với toàn bộ mạch.
• Lưu ý: Hệ thống đèn soi (light inspection) và cảm biến mức không thuộc phạm vi CIP — nhưng đường ống dẫn sản phẩm vào/ra khu vực này thì phải
• nằm trong vòng tuần hoàn.

Nguyên lý vận hành: Không phải “rửa bằng nước nóng”, mà là kiểm soát 5 yếu tố đồng thời

CIP hiệu quả không phụ thuộc vào việc “có hệ thống hay không”, mà vào khả năng kiểm soát đồng thời năm thông số kỹ thuật:

• Nồng độ dung dịch: Thường 1–2% NaOH cho giai đoạn kiềm; 0,5–1% HNO₃ hoặc H₃PO₄ cho giai đoạn axit — tùy theo loại cặn (protein, khoáng, vi sinh).
• Nhiệt độ: Từ 65°C–85°C cho giai đoạn kiềm; 55°C–65°C cho axit — thấp hơn sẽ giảm hiệu lực diệt khuẩn, cao hơn gây ăn mòn hoặc biến tính van.
• Lưu tốc dòng chảy: ≥1,5 m/s trong đường ống thẳng; ≥2,0 m/s tại các điểm co thắt hoặc van — đảm bảo tạo lực cắt đủ để loại bỏ màng sinh học.
• Thời gian tiếp xúc: Tối thiểu 15 phút cho mỗi giai đoạn — nhưng phải được xác nhận qua đo lường thực tế (không chỉ đặt timer).
• Trạng thái hồi lưu: Dung dịch phải quay trở lại bồn chứa CIP với lưu lượng ổn định, không có bọt khí hoặc tắc nghẽn — nếu không, vùng “chết” sẽ không được làm sạch.

Điểm kiểm soát thực tế: Ba vị trí dễ thất bại nhất trong vận hành

Dựa trên báo cáo bảo trì thực tế từ các dự án tại Việt Nam và Trung Quốc , ba điểm thường xuyên gây lỗi CIP là:

• Khu vực nối giữa bồn và đường ống: Mối hàn hoặc mặt bích không được đánh bóng đủ (Ra ≤ 0,8 µm), tạo điều kiện cho vi sinh bám dính.
• Van điều khiển tự động: Khoang van (valve cavity) không được thiết kế để xả sạch — dẫn đến tích tụ dịch sau mỗi chu kỳ.
• Đầu chiết rót dạng piston hoặc flowmeter: Các khe hở nhỏ, gioăng làm kín dễ bị mài mòn — cần kiểm tra định kỳ và thay thế theo lịch bảo trì, không chỉ dựa vào thời gian chạy.

Ranh giới thực tế: CIP không bao phủ toàn bộ dây chuyền

Cần làm rõ: Hệ thống CIP không bao gồm:

• Máy đóng nắp, dán nhãn, đóng bao — vì chúng không tiếp xúc trực tiếp với sản phẩm lỏng.
• Hệ thống làm sạch không khí (air shower, FFU) — đây là hệ thống độc lập, vận hành song song.
• Phần vỏ ngoài thiết bị, sàn nhà, tường phòng sạch — thuộc trách nhiệm vệ sinh thủ công (SOP).

Đây là ranh giới kỹ thuật quan trọng, giúp khách hàng tránh hiểu nhầm rằng “có CIP” là “toàn bộ dây chuyền tự làm sạch”.

Kết luận và khuyến nghị kỹ thuật

Hệ thống CIP cho dây chuyền nước ép không phải là phụ kiện bổ sung — mà là thành phần cấu trúc bắt buộc của hệ thống xử lý và chiết rót. Việc xác định đúng phạm vi bao phủ (bồn – ống – van – đầu chiết), kiểm soát đồng thời 5 thông số vận hành và giám sát ba điểm dễ thất bại sẽ quyết định độ ổn định vi sinh, tuổi thọ thiết bị và chi phí bảo trì dài hạn.
Nếu bạn đang vận hành dây chuyền nước ép hoặc chuẩn bị đầu tư mới, hãy yêu cầu nhà cung cấp cung cấp sơ đồ CIP chi tiết (bao gồm điểm kết nối, chiều dài từng đoạn ống, lưu lượng thiết kế, và danh mục van được kiểm soát) — chứ không chỉ “có hệ thống CIP” trong báo giá.
Chu Xin Ming Wei hỗ trợ thiết kế, tích hợp và hiệu chỉnh hệ thống CIP đồng bộ với dây chuyền chiết rót nước ép — từ khâu khảo sát hiện trường, mô phỏng dòng chảy đến đào tạo vận hành thực tế tại nhà máy.
